產品詳情

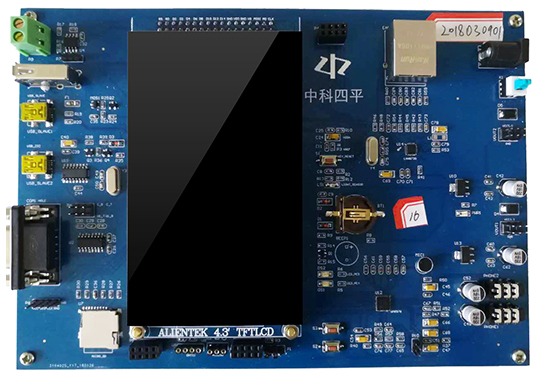

STM32F407開發板

               STM32F407 圖片.jpg

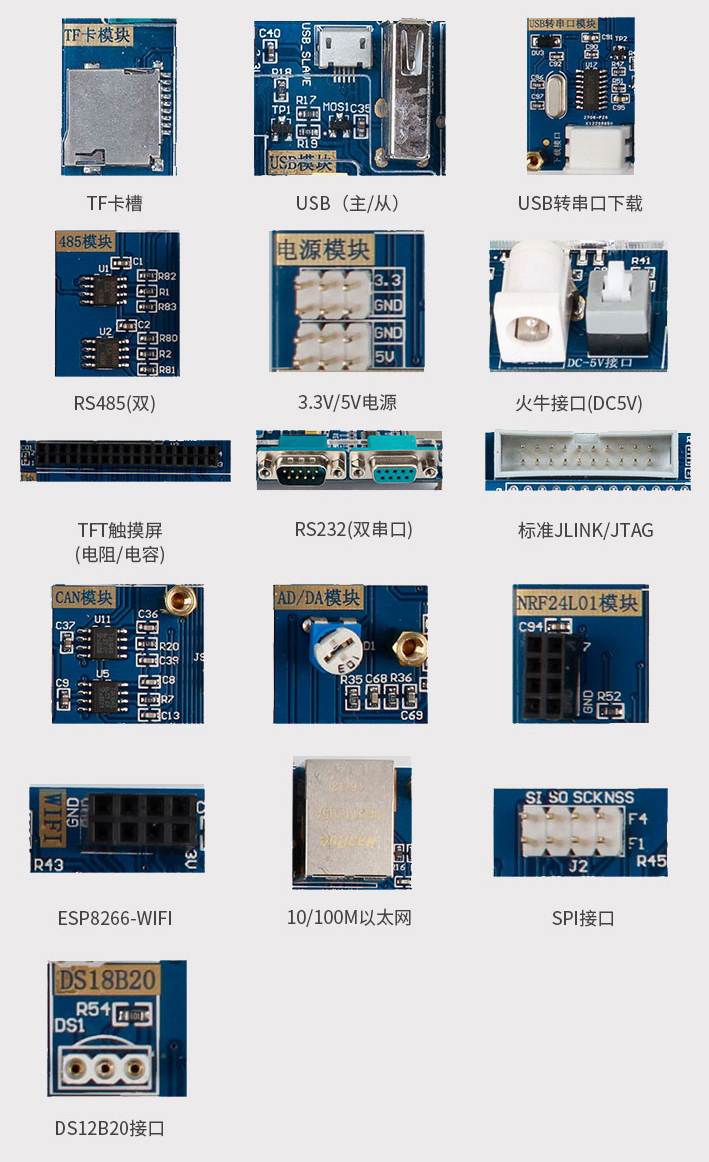

實驗資源:

1顆STM32F407ZGT6主芯片

1個USB 串口,可用于程序下載和代碼調試(USMART 調試)

1個電源指示燈(綠色)

1個USB-SLAVE 接口,用于USB 從機通信

2個狀態指示燈,綠色

1個USB-HOST(OTG)接口,用于USB 主機通信

1個紅外接收頭,HS0038

1個蜂鳴器

1個高性能音頻編解碼芯片,WM8978

1個SD卡接口

1個無線WiFi接口,支持ESP8266 無線模塊

1個百兆以太網接口(RJ45)

1個SPI接口的Lora接口,支持SX1278模塊

1個標準的SWD 調試下載口

1路485 接口,采用MAX3485 芯片

1個錄音頭(MIC/咪頭)

1路RS232 串口(孔)接口,采用MAX3232芯片

1路立體聲音頻輸出接口

1路單總線接口,支持DS18B20/DHT11等單總線傳感器

1路立體聲錄音輸入接口

1個光環境傳感器

1個小揚聲器

1個SPI接口FLASH

1組5V電源供應/接入口

1個IIC接口的EEPROM

1個參考電壓設置接口

1個JLINK-OB調試接口

1個直流電源輸入接口(輸入電壓5.0V)

1個TTL/RS232/RS485/USB1選擇接口(串口1)

1個啟動模式選擇配置接口

1個TTL串口

1個RTC 后備電池座,并帶電池

1個BOOT選擇接口

1個復位按鈕,可用于復位MCU和LCD

1個復位按鍵

1個WKUP按鍵,用于喚醒功能

1個喚醒按鍵

3個普通按鍵

1個實時時鐘

1個電源開關,控制整個板的電源

1個標準的2.4/2.8/3.5/4.3/7.0寸LCD 接口,支持電阻/電容觸摸屏



接口豐富,II2C、SPI、串口、RS232、RS485等全部引出,滿足需求。


MCU兼容:主要使用STM32系列MCU,便于學習和程序移植。

配套教材

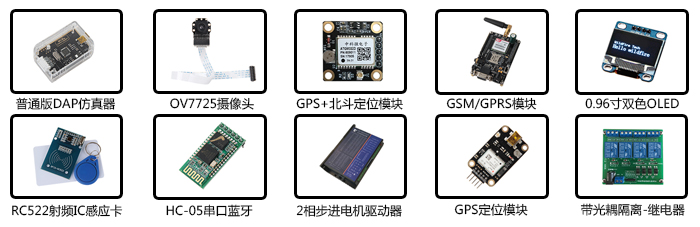

開發板可選配套

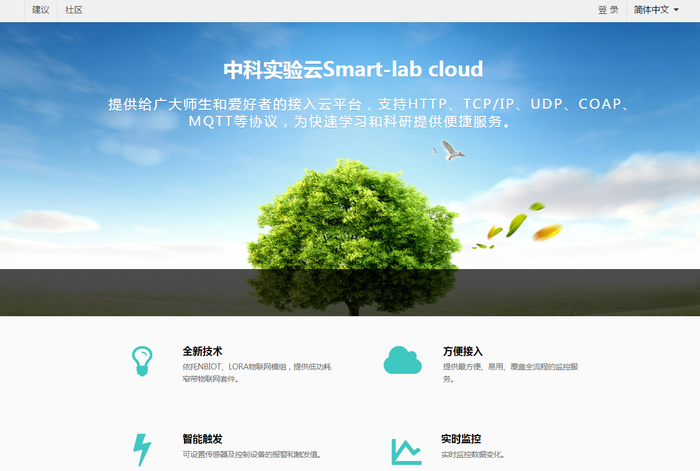

中科實驗云接入:提供給廣大師生和愛好者的接入云平臺,支持HTTP、TCP/IP、UDP、COAP、MQTT等協議,為快速學習和科研提供便捷服務。
