產品詳情

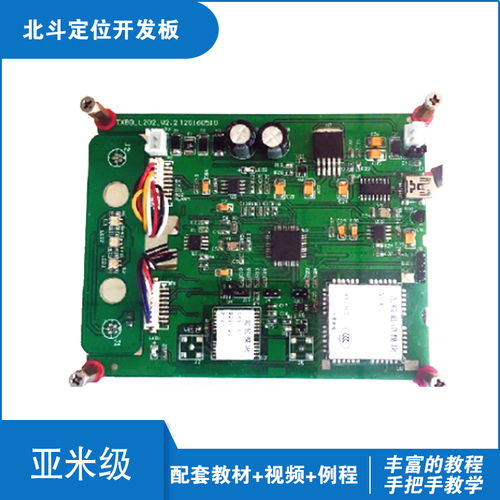

STM32北斗定位開發板

一、產品概述

“北斗星光”ST系列開發平臺是天星北斗潛心研制的一款亞米級開發平臺,集衛星信號接收、無線通信等技術于一體,可實現位置定位、實時數據輸出等功能。主要適用于科學研究、示范教學、項目二次開發等。本產品定位及導航資料,由中科四平戰略合作伙伴山東天星北斗信息科技有限公司提供。



二、主要功能

1.平臺與天線分離設計,抗干擾能力強

2.支持多系統,提供亞米級定位

3.內置無線網絡通信模塊

4.定位數據實時發送給監控服務器

5.可對接組合導航系統(INS),實現產品的慣導作用;

6.具有電源、串口、SIM 卡、GPRS 天線、衛星天線接口、其他接口

7.三個指示燈狀態顯示

8.電源:9V36V DC 寬電壓工作,高壓過載保護

9.GPS GPRS 天線雙線合一。

三、硬件參數








主機性能

  主芯片

型號

STM32F103


頻率

GPS

L1

BDS

B1

GLONASS


精度


定位精度

1.5m(單點)

0.8m(差分)


測速精度

GPS:0.1m/s

BDS:0.2m/s

定位模式

單系統或者聯合定位

刷新時間

1s~250s


首次定位時間

冷啟動

30s

熱啟動

1s

重捕獲

1s

慣導

可選



接口特性

通信模式

2G/4G/nbiot

接口方式

MiniUSB

電源

1 個

SIM 卡

1 個

天線

1 個



物理特性

工作電壓

9V~36V DC

功耗

2W

工作溫度

-40℃~+80℃

存儲溫度

-40℃~+85℃

物理尺寸

189×150×66mm

四、相關實驗








實驗列表

定位模塊和GSM模塊單獨或者組合應用

原始觀測值數據輸出

單系統或多系統組合定位熟悉

實時速度的顯示

實時導航方向的顯示

實時三維位置的顯示

顯示衛星運動規律

顯示接收衛星信號質量

GSM通信協議的熟悉

GSM控制指令的熟悉

GSM多中心交互的熟悉

定位模塊通信協議的熟悉

定位模塊控制指令的熟悉

衛星位置計算

導航單元定位

NMEA數據解析

RTCM數據解析

GNSS控制測量


綜合實訓或科研

亞米級導航(自動駕駛)

高精度定位(運營車輛監測)

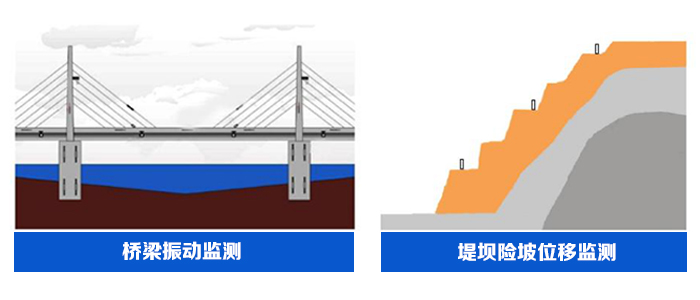

橋梁振動監測

堤壩、險坡位移監測
